NSK W2003SA-1P-C5Z4 L-MA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: NSK W2003SA-1P-C5Z4 L-MA标准滚珠丝杠，9. 该设计方案中导轨的安装方式是什么？,1. 宣城市滚珠丝杠厂的具体位置在哪里？,9. 庆阳滚珠丝杠升降机的售后服务有哪些？,6. 该厂家的滚珠丝杠电机的售后服务是否完善？,8. 如何正确安装滚珠丝杠大小头？,6. 如何检查内循环滚珠丝杠滚珠的安装质量？,3. 上银滚珠丝杠的直径是多少？,4. 上银滚珠丝杠的材质是什么？,6. 滚珠丝杠维修后的寿命能达到多久？,4. 滚珠丝杠正反牙的设计原理是什么？-NSK W2003SA-1P-C5Z4 L-MA标准滚珠丝杠-提供NSK W2003SA-1P-C5Z4 L-MA标准滚珠丝杠-图纸,NSK W2003SA-1P-C5Z4 L-MA标准滚珠丝杠-图纸NSK W2003SA-1P-C5Z4 L-MA标准滚珠丝杠-选型NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠-NSK W2003SA-1P-C5Z4 L-MA标准滚珠丝杠--NSK W2003SA-1P-C5Z4 L-MA标准滚珠丝杠-5. 该加工厂的质量控制和检测流程如何？有哪些认证标准？,8. 滚珠丝杠的应用领域有哪些？,9. 滚珠丝杠材质的选择与机器精度有什么关系？,1. 北京直线滚珠丝杠的直径是多少？,1. 该公司的主营业务是什么？,9. 如何对该升降机构进行维护和保养？,4. 这种滚珠丝杠副的优点和缺点是什么？,2. 滚珠丝杠滚珠尺寸计算需要用到哪些参数？,4. 这种零件的生产厂家是谁？,7. 螺母滚珠丝杠的精度等级有哪些？
NSK W2003SA-1P-C5Z4 L-MA标准滚珠丝杠 产品参数

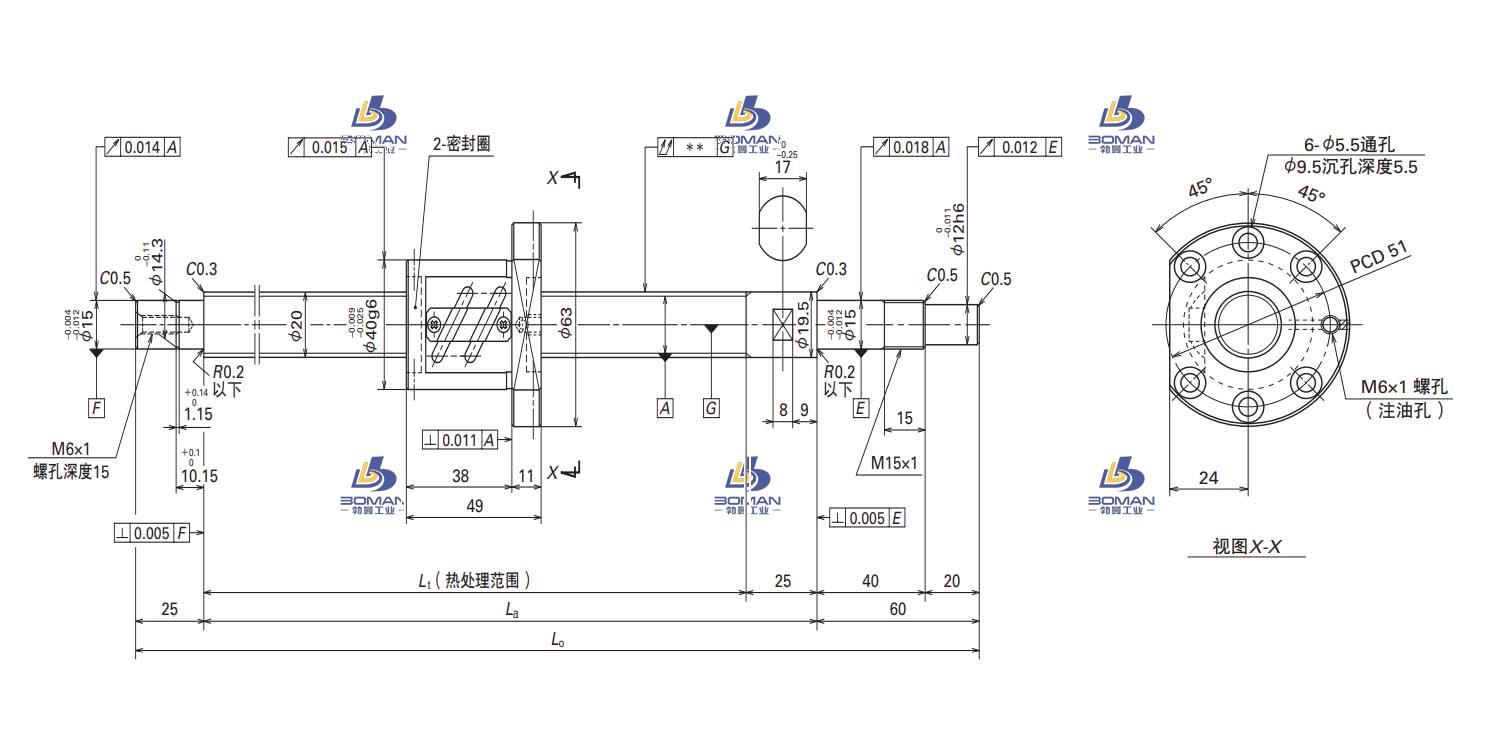

尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 4 |
|
| 螺母体外径 | 40 |
|
| 法兰直径 | 63 |
|
| 安装孔中心距 | PCD | 51 |
| 螺母长度 | L | 49 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 485 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 17.8 |
|
| 钢球直径 | 2.381 |
|
| 有效圈数 | 2.5*2 |
|
| 滚珠节圆直径 | 20.3 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 326 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 5420 |
| 额定静负载 | C0aN | 10700 |
| 重量 | Kg | 1.5 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.025 |
| 导程精度变动 | vu | 0.02 |
| 轴心跳动 | 0.055 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
NSK W2003SA-1P-C5Z4 L-MA标准滚珠丝杠此型号部分数据来源于1. 什么是滚珠丝杠长度确定公式？
